C212 RAVIN γ相机

简介

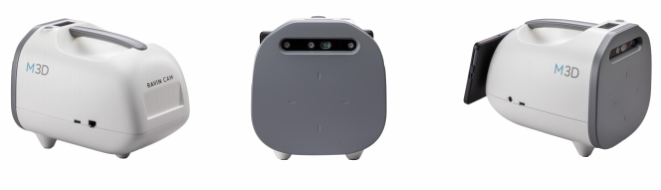

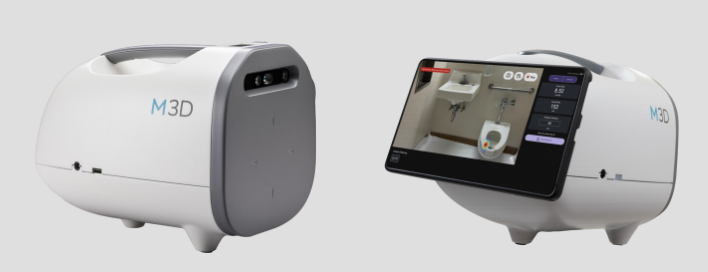

RAVIN γ相机由美国M3D公司研发，是一款便携式、高精度、实时可视化辐射成像设备。设备基于像素化 CZT 探测器技术，可对低能至中能放射性核素进行快速成像、定位、识别与剂量率测量，广泛应用于核医学、放疗防护、核素治疗、环境辐射安全、污染排查等场景。
整机仅2.3kg、小巧轻便、操作简单、即开即用，是医院核医学科、放疗中心、辐射防护部门的理想设备。

应用领域

核中医学科教学
放疗中心站
辐射能安全防护网科
干预动消毒供应室
青岛博士整形医院医院细菌感染掌控科
科研课题与教学课系统

特点

超高便携性

服务器自重：2.3kg
手握式/之架两用型，挪动便捷、场地高速堡垒机被部署

实时可视化辐射成像

进行导出黑白影响分布不均画面，可以直观显现放射学源地位、范畴与难度比较远 15.24 米（50 英寸）远间隔影像

支技多放射线源同步操作精准定位

精准核素识别与能谱分析

成像能量范围：30keV–662 keV
能量分辨率：1.1% FWHM @ 662 keV

高灵敏度、低活度成像

最低成像活度：1 μCi@140 keV ，距离1米
剂量率测量范围：1 nSv/h – 1 mSv/h

多场景一机多用

核素制疗监测方案、生态破坏排摸、屏弊测试、术中监护权、办理出院手续筛选全涉及影响医护相关人员、患有、公众的未指定辐射危害露出危险因素

技术指标

遥测器	>19 cm³ 图片分辨率化 CZT 探测系统器
总重	2.3 kg
尺寸图	22 (H) × 20 (W) × 25.5 (L) cm
做工作温暖	15–25°C
势能使用范围	30–662 keV
电量签别率	1.1% FWHM @ 662 keV
最少激光散斑活度	1 μCi @ 140 keV ， 1 m
更远显像高度	15.24 m（50 ft）
衡量规模	1 nSv/h – 1 mSv/h @ 140 keV
表面粗糙度	± 10% @ 662 keV (¹³⁷Cs）
实用核素	99mTc、 ¹²³\|、 ¹³¹\|、¹⁷⁷Lu、¹⁸F、 ¹³⁷Cs 等

应用案例
1. 放射性污染快速排查
场景：核素治疗后、注射后、候诊室、走廊、手术室污染
案例：

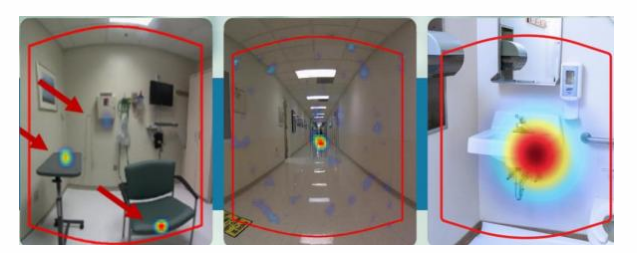

候诊室发现三处⁹⁹mTc 污染区，快速定位并处理（左图，红色箭头标注）走廊 15.24 米外¹⁸F 污染清晰成像，避免交叉污染（中间）
核素治疗后，患者卫生间内¹⁷⁷Lu 成像图（右图）

2. 屏蔽完整性检测（放疗 / CT 室）
场景：放疗室门、CT 控制室墙、天花板、缝隙射线泄漏
案例：

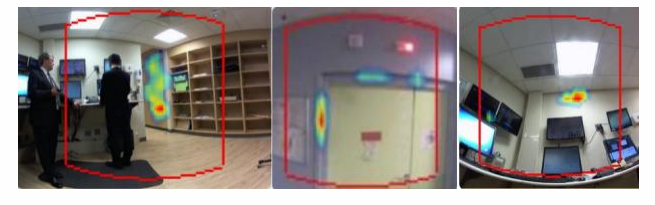

CT 控制室防护墙周边的散射辐射成像（左图）
放疗室大门边缘射线泄漏精准定位（中间）
CT 控制室天花板散射辐射成像，定位屏蔽薄弱点（右图）

3. 放射性核素治疗术中 / 术后监测
场景：¹⁷⁷Lu、¹³¹I、¹⁸F 治疗、药物外渗、残留活度评估
案例：

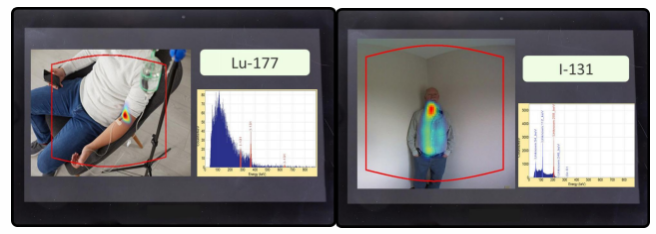

¹⁷⁷Lu 输注过程实时成像，及时发现药物外渗风险（左图）
RAVI N 相机液晶屏实时显示剂量率；¹³¹I 放射消融治疗后，患者出院检测时活度成像（右图）

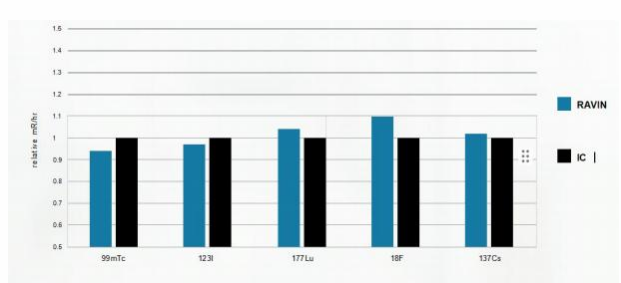

照射剂量率与电离室对比曲线
